Le processeur intelligent facilite la conception de l’interface du capteur

Regarder ce webinaire

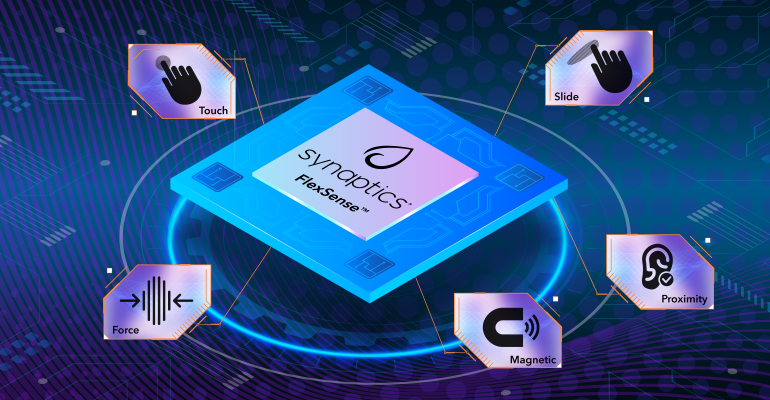

Entreprise de détection tactile Synaptics^® Inc. a recentré son modèle commercial pour servir le marché en plein essor de l’IoT. Dans le cadre de cette tendance, la société a présenté sa famille FlexSense de processeurs de fusion qui répond aux complexités de l’intégration des entrées de plusieurs capteurs.

Le processeur capture et traite intelligemment les entrées de jusqu’à quatre capteurs, simultanément, dans un minuscule facteur de forme ultra-basse consommation qui est 80 % plus petit que les solutions existantes, selon la société. Le processeur a la capacité d’intégrer des combinaisons de modalités capacitives, inductives, à effet Hall et de détection ambiante sur un seul processeur. Ceci, à son tour, peut améliorer l’expérience de l’utilisateur final en apportant une force, une proximité et une détection tactile fiables, à faible latence et sensibles au contexte aux appareils de l’Internet des objets (IoT) tels que les véritables écouteurs stéréo sans fil (TWS), les jeux contrôleurs, casques de réalité augmentée (AR) et de réalité virtuelle (VR) et appareils portables.

« Les capteurs d’aujourd’hui ne se parlent généralement pas », a déclaré Mahesh Srinivasan, vice-président Smart Sensing & Display pour Synaptics, lors d’une conférence téléphonique avec Nouvelles de conception. « Et les applications d’aujourd’hui nécessitent souvent l’utilisation de plusieurs capteurs ensemble, dans des facteurs de forme de plus en plus petits. »

Srinivasan a noté que les contrôleurs de jeu, par exemple, utilisent plusieurs capteurs, boutons, joysticks et déclencheurs. FlexSense utilise un logiciel associé pour centraliser les entrées de tous les capteurs sur un seul processeur. Cela permet d’assurer des performances fiables malgré les variations d’humidité et de température et d’éliminer les stimuli de capteur faux ou involontaires pour les appareils tels que les thermostats intelligents, les télécommandes, les bandes de fitness, les contrôleurs de jeu et les écouteurs TWS.

Par exemple, être capable d’accepter la détection d’entrées tactiles + de force pourrait déterminer de manière fiable l’intention. Les entrées de température + force + toucher pourraient garantir que l’interface est fiable lorsqu’elle est mouillée. Et, les entrées de proximité + détection de quai pourraient éviter les erreurs de contact.

Amélioration de l’interface utilisateur

L’essentiel est que le processeur permet une détection plus nuancée de l’intention de l’utilisateur pour le geste, le balayage, la force, la pression, l’amarrage ou la rotation d’un bouton. Cela permet aux développeurs de créer une expérience interactive transparente et intuitive pour les appareils IoT, qu’il s’agisse de jeux, de tableaux de bord automobiles ou de commandes industrielles.

Le processeur permet aux développeurs d’accélérer la mise sur le marché en fournissant une solution simple et prête à l’emploi avec un seul processeur et jusqu’à huit canaux d’entrée analogiques qui peuvent être configurés pour mélanger et assortir jusqu’à quatre capteurs différents. Les versions de processeur peuvent également inclure un capteur de champ magnétique pour permettre une détection à effet Hall intégrée directement sur la puce. Cela peut être utilisé pour la détection de quai, les boutons sans contact et d’autres applications.

Une fois installé, configuré et calibré, le processeur FlexSense donne un sens contextuel à toutes les données du capteur pour mesurer la force (poussée, intention), le toucher (appuyez, maintenez, faites glisser), la proximité (détection intra-auriculaire, présence du corps) et la station d’accueil détection. L’analyse en temps réel des données entrantes, ainsi que des conditions ambiantes telles que la température, garantit une réponse optimale pour répondre aux attentes des utilisateurs, élément clé d’une expérience utilisateur intuitive et transparente.

Le contrôleur de la série S1000 est contenu dans un seul boîtier mesurant 2,62 mm²en baisse par rapport aux quatre CI et 16,04 mm² des solutions typiques, ce qui correspond à une diminution de 80 % de l’empreinte. Il consomme 240 µW (typiquement) en intra-auriculaire (pour une application TWS), et 10 µW en mode dock ou « veille ».

D’après Synaptics Mahesh Srinivasan, le processeur sera initialement disponible en trois versions pour différents casques. Une version pour une plateforme de jeu et des applications AR/VR suivra plus tard. Des échantillons sont disponibles dès maintenant avec des quantités de production attendues plus tard cette année.

Synaptics propose également un kit d’évaluation avec des fonctions de base, telles que le curseur, le toucher, les gestes du curseur, la détection inductive et à effet Hall programmable via l’outil de configuration de Synaptics.
