La plus petite statue de la liberté la plus récente dans l’art micro-dimensionné

La Statue de la Liberté a toujours été un symbole d’amitié entre les États-Unis et la France. Ce symbole sous la forme d’une statue géante a été donné pour la première fois aux États-Unis en 1886. Il a été érigé au sommet d’un piédestal de conception américaine sur une petite île de la baie supérieure de New York, maintenant connue sous le nom de Liberty Island.

Maintenant, une version à micro-échelle beaucoup plus petite du puissant géant a été créée pour commémorer l’investiture du président Joe Biden. Le spécialiste français de l’impression 3D Microlight3D a conçu une réplique microscopique de 1,8 mm de haut de la célèbre Statue de la Liberté pour honorer à nouveau l’amitié entre les deux pays, ainsi que pour mettre en valeur les prouesses de fabrication de l’entreprise dans l’utilisation de deux technologies laser. polymérisation photonique. La société prévoit d’utiliser cette technologie pour des marchés tels que les micropièces et les dispositifs médicaux.

Pour briser la limitation de hauteur des structures micrométriques existantes tout en conservant une résolution micrométrique, la société a utilisé une nouvelle technique de micro-impression 3D connue sous le nom de fonction Z longue portée. Avec cette technique, ils sont capables de fabriquer en 3D de minuscules structures jusqu’à 10 mm de haut. Auparavant, la hauteur des objets était limitée à 0,3 mm. Augmenter la hauteur de ces minuscules structures est nécessaire pour créer des micro-pièces mécaniques, des méta-matériaux et des dispositifs médicaux. (Source de l’image : Microlight3D)

P. Paliard et al., Microlight3D

Pyramide champenoise de 2 millimètres de haut. Chaque flûte mesure 400 microns de haut et contient 1 nanolitre de vrai champagne.

Pour démontrer que sa technologie est compatible avec différents substrats d’impression, Microlight3D a imprimé la statue de la Liberté miniature directement sur la pièce. La statue réelle a été réalisée avec OrmoGreen, un polymère dopé avec des nanoparticules de silice – le composant principal du verre. Ce polymère s’est avéré idéal pour la fabrication de structures plus hautes avec une résolution micrométrique.

La technologie de polymérisation à deux photons (TPP) a été utilisée pour créer les structures 3D de la statue, ce qui crée une structure solide imprimée en 3D à partir d’un matériau photoactivable. Deux photons peuvent être absorbés simultanément par le monomère photo-activé dans le très petit volume appelé « voxel » au foyer du laser pulsé. Une réaction chimique commence et le monomère liquide devient un polymère solide à l’intérieur du voxel, a expliqué la société.

ULM

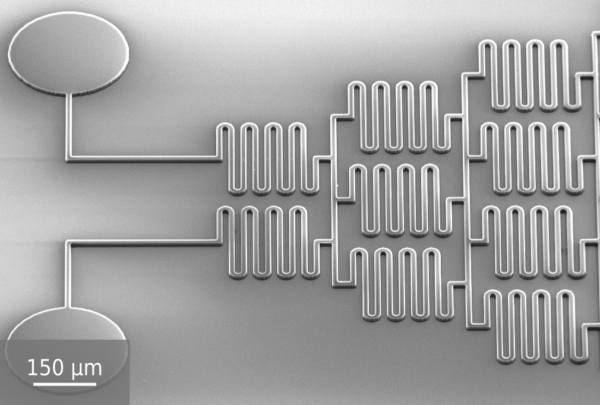

Maître silicium de canaux de 20µm de large

L’autre technique utilisée par Microlight3D s’appelle un système de lithographie sans masque Smart Print UV (SP-UV), qui utilise une technologie Digital Micromirror Device (DMD). Cette approche offre aux utilisateurs un moyen simple de passer de la conception directement à l’échantillon à motifs sans utiliser la fabrication de photomasque standard. (Source de l’image : ULM)

L’artiste à l’intérieur

Le désir de créer les plus petits objets et images d’art n’est pas nouveau. Les concepteurs de puces semi-conductrices et de circuits imprimés (PCB) le font depuis que leurs technologies respectives existent. Les

La collection invisible Chip Art NMAH du Smithsonian sur l’histoire de la technologie des circuits intégrés (CI) contient de nombreux exemples d’art enfouis profondément dans de nombreuses puces différentes. La collection comprend « des alignements de masques réels, des signatures et des initiales du concepteur ou peut-être de l’ingénieur et l’art de la puce de ceux qui ont laissé leur empreinte pour la postérité. Certains sont des plaisanteries satiriques, et certains sont des personnages de dessins animés reconnaissables. »

En 1996, le Smithsonian a découvert de minuscules puces jusqu’alors inconnues et cachées dans la collection d’ingénierie des circuits intégrés (ICE) présentée sur leur site de puces. Ils ont commencé à rechercher leur collection accumulée de puces exposées tout en collaborant avec Michael W. Davidson, Ph.D. – Microscopie optique de la Florida State University au National High Magnetic Field Laboratory.

Smithsonian, Chip Fun

« Waldo » sur le microprocesseur MIPS Technologies R4400, env. 1994

Plusieurs puces collectées par le Smithsonian ont été identifiées et photographiées professionnellement par le Dr Davidson et ses étudiants au fil des ans. Cette collaboration est une collection continue de photomicrographies haute résolution (photographies prises au microscope) mettant en vedette de nombreuses créatures intéressantes en silicium et autres griffonnages griffonnés sur des circuits intégrés par des ingénieurs lorsqu’ils concevaient des masques pour puces informatiques. (Source de l’image : Smithsonian, Chip Fun)
